JZB1LE-125系列漏电断路器的壳架等级额定电流为125A。额定电流分为10A、16A、20A、25A、32A、40A、50A、63A、80A、100A、125A等11种规格，不同额定电流的漏电断路器除热双金属片、脱扣器线圈、软连接规格等不同外，其它结构完全一致。按极数分带不可开断的中性线的一级RCBD、带二个保护极的二极RCBD、带三个保护极的RCBD、带不可开断的中性线的三极RCBD、带四个保护极的四极RCBD。不同型号产品除铭牌不同外，其它结构完全一致。不同分断能力的产品仅铭牌不同，其余均相同。

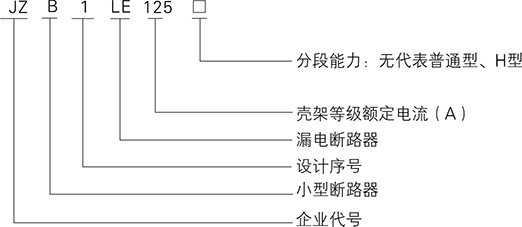

型号及含义

正常工作条件

            ◆周围空气温度为：-5℃～+40℃，24小时内其平均值不超过+35℃，在高于+40℃和低于-5℃的条件下使用，应与制造厂协商；

            ◆海拔：不超过2000m;

            ◆大气条件：空气是清洁的，并且在最高温度为+40℃时，空气的相对湿度不超过50%。在较低的温度下可以允讦较高的相对湿度，例如+20℃时相对湿度为90%。对由于温度变化可能偶尔产生适度的凝露，应注意采取适当的措施（例如排水孔）。

            ◆污染等级：2级：

            ◆安装类型：III类；

            ◆安装条件：安装面与垂直面的倾斜度不大于±5°；安装场所的外磁场，任何方向均不应超过地磁场的5倍；

            ◆冲击与振动：产品应安装和使用在无显著摇动、冲击和振动的地方。

主要技术参数

            1) 额定工作电压（Ue）： AC230V(1P+N、2P)、AC400V(3P、3P+N、4P)

            2) 额定绝缘电压（Ui）： 500V

            3) 额定冲击耐受电压（Uimp）：4kV

            4) 额定电流（In）：10A、16A、20A、25A、32A、40A、50A、63A、80A、100A、125A

            5) 额定频率：50Hz

            6) 额定剩余电流：30mA、50mA、100mA

            7) 额定短路能力（Icn）：6kA;H:10kA

            8) 运行短路能力（Ics）：6kA;H:7.5kA

            9) 额定剩余接通和分断能力(IDm)：2000A

            10) 极数：1P+N、2P、3P、3P+N、4P

            11) 瞬时脱扣类型：C型、D型

            12) 基准环境温度： 30℃

            13) 栅格距离（mm）： 50mm

            14) 螺纹标称直径d（mm）：M5

            15) 材料组别（I、II、IIIa或IIIb）：IIIa

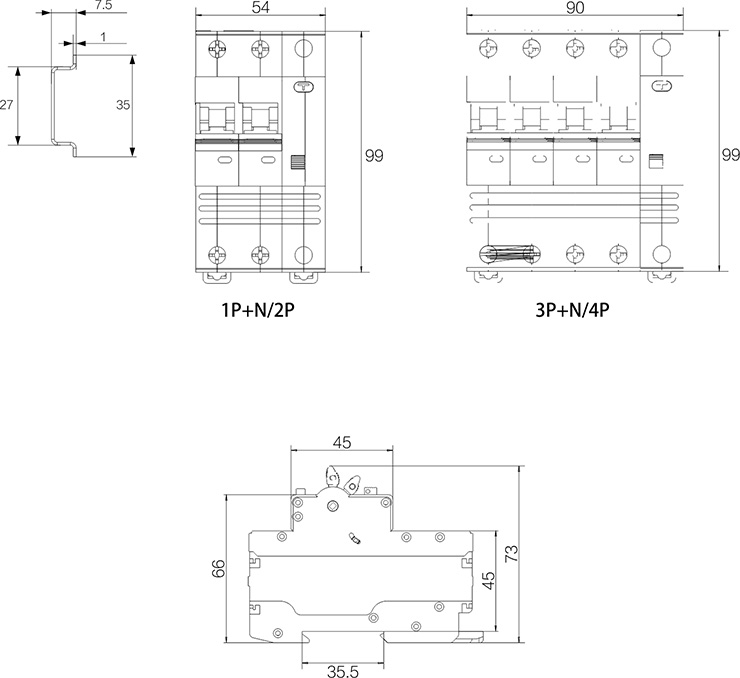

外形及安装尺寸
