JZB1-125、JZB1-125H系列小型断路器适用于交流50Hz，额定电压至400V，额定工作电流至125A的电路中对线路起短路、过载保护作用，亦可用于不频繁的转换操作。该产品的额定电流为10A、16A、20A、25A、32A、40A、50A、63A、80A、100A、125A，该产品按极数分为1P、2P、3P、4P，安装采用35标准导轨安装。不同分断能力的产品仅铭牌不同，其余均相同。

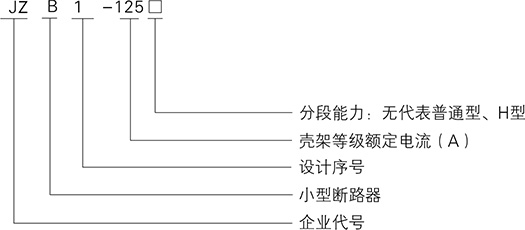

型号及含义

正常工作条件

             ◆周围空气温度为：-5℃～+40℃，24小时内其平均值不超过+35℃，在高于+40℃和低于-5℃的条件下使用，应与制造厂协商；

             ◆海拔：不超过2000m;

             ◆大气条件：空气是清洁的，并且在最高温度为+40℃时，空气的相对湿度不超过50%。在较低的温度下可以允讦较高的相对湿度，例如+20℃时相对湿度为90%。对由于温度变化可能偶尔产生适度的凝露，应注意采取适当的措施（例如排水孔）。

             ◆污染等级：2级：

             ◆安装类型：III类；

             ◆安装条件：安装面与垂直面的倾斜度不大于±5°；安装场所的外磁场，任何方向均不应超过地磁场的5倍；

             ◆冲击与振动：产品应安装和使用在无显著摇动、冲击和振动的地方。

主要技术参数

             额定工作电压（Ue）：AC230/400V(1P)，AC400V(2P、3P、4P)

             额定绝缘电压（Ui）：500V

             额定冲击耐受电压(Uimp)：4kV

             额定电流（In）：10A、16A、20A、25A、32A、40A、50A、63A、80A、100A、125A

             额定短路能力（Icn）：6kA;H:10kA

             运行短路能力（Ics）：6kA;H:7.5kA

             极数：1P、2P、3P、4P

             瞬时脱扣类型：C、D 型

             基准环境温度：30℃

             栅格距离（mm）：45mm

             外壳防护等级：IP20

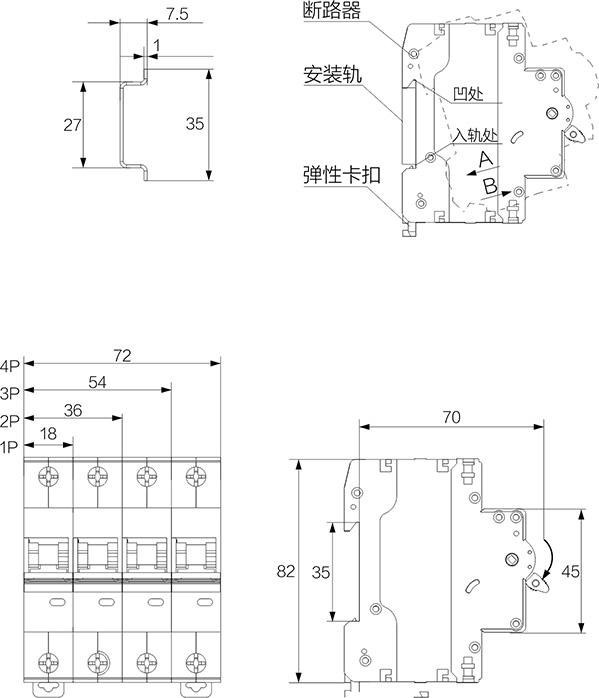

外形及安装尺寸
