JZM1LE系列剩余电流动作断路器(以下简称剩余电流动作断路器)是本公司综合采用国际先进技术设计、开发的新型利余电流动作断路器之一。
JZM1LE系列剩余电流动作断路器(以下简称剩余电流动作断路器)是本公司综合采用国际先进技术设计、开发的新型利余电流动作断路器之一。
适用于交流50Hz,额定电压至400V,额定电流16A至800A的电路中其主要功能是对有致命危险的人身触电提供间接接触保护。额定剩余动作电流不超过0.03A的剩余电流动作断路器在其他保护措施失效时,也可作为直接接触的补充保护但不能作为唯一的直接接触保护。同时还可用来防止由于接触故障电流而引起的电气火灾。并可用来保护线路的过载、短路,亦可作为线路的不频繁转之用。
该剩余电流动作断路器具有体积小√和相对应的塑壳断路器体积相等)、分断高、飞弧短及剩余动作电流,同时可带报警触头、分励脱扣器、欠电压脱扣器、辅助触头、旋转手柄操作机构、电动操作机构等附件,并可采用板前、板后和插入式等多种接线方式,是用户使用的理想产品。
剩余电流动作断路器垂直安装(即竖装),亦可水平安装(即横装)
符合标准:GB14048.2、IEC60947-2。

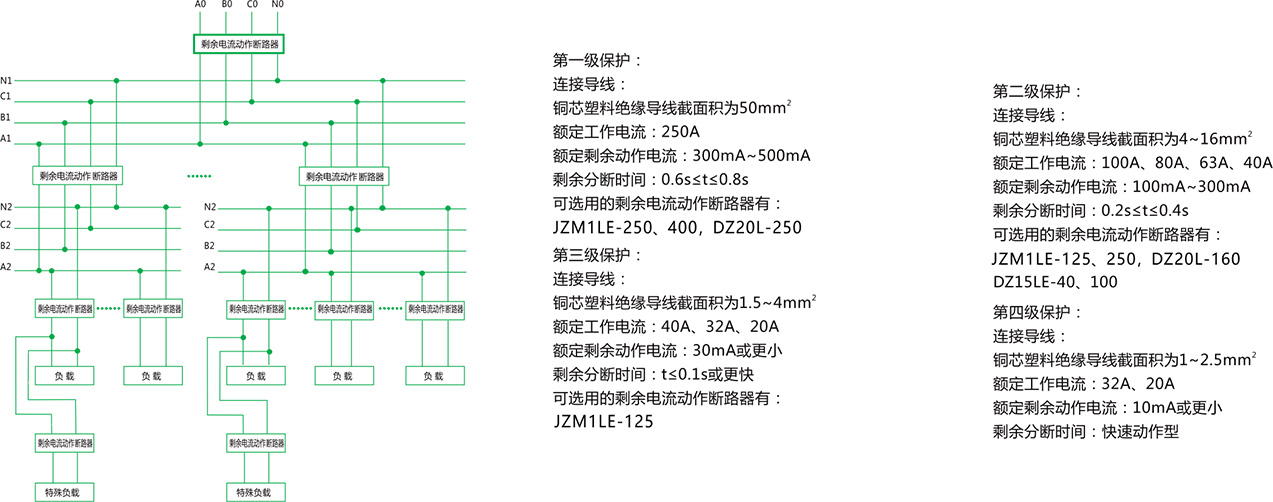

剩余电流动作断路器分级保护配合结构图
以第一级保护剩余电流动作断路器额定电流为250A为例

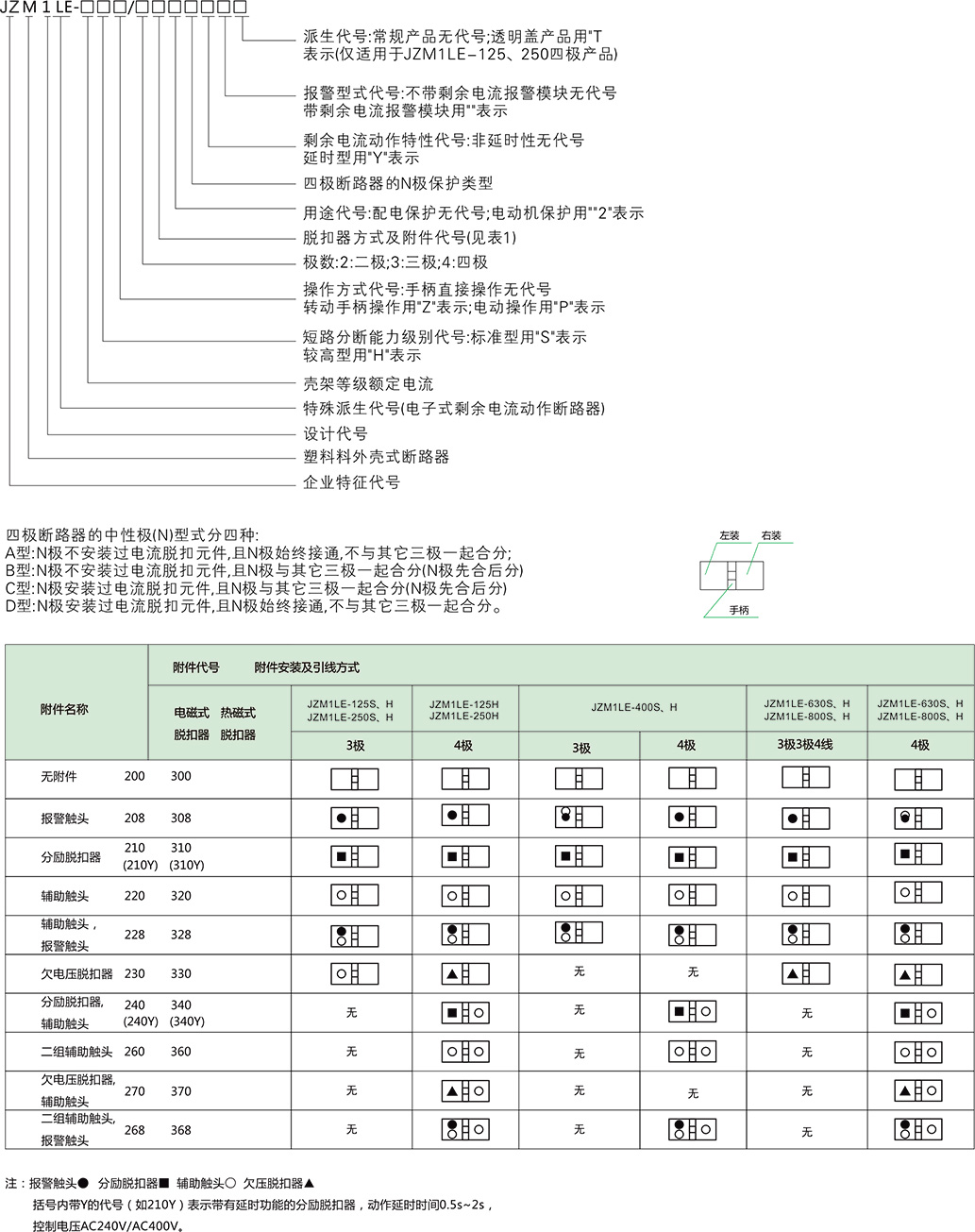

型号及含义
