符合GB14048.2-2008等标准；

          额定绝缘电压：800V；

          壳架等级额定电流：63A、125A、250A、400A、630A、800A；

          分断能力高：最高可达100kA；

          设计合理，安全可靠，体积小，重量轻，外形美观大方；

          附件应有尽有，安装快捷，使用方便，适用性强。

适用范围

          JZM1系列塑料外壳式断路器（以下简称断路器），是本公司采用国际先进设计、制造技术研制、开发的新型断路器之一。其额定绝缘电压为690V，适用于交流50Hz，额定工作电压400V及以下，额定工作电流至800A的电路中作不频繁转换及电动机不频繁起动之用。断路器具有过载、短路和欠电压保护功能，能保护线路和电源设备不受损坏。

          断路器按照其额定极限短路分断能力(lcu)的高低，分为L型（标准型）、M型（较高分断型）、H型（高分断型）三类。该断路器具有体积小、分断高、飞弧短（部分规格零飞弧）、抗振动等特点，是陆地及船舶使用的理想产品。       本断路器可垂直安装（即竖装），亦可水平安装（即横装）。

          本断路器不能倒进线，即只可1、3、5接电源线，2、4、6接负载线。

适用工作环境

          海拔高度2000m及以下：

          ◆周围介质温度不高于+40℃（对船用产品为+45℃）和不低于-5℃；

          ◆污染等级3；

          ◆能耐受潮湿空气的影响；

          ◆能耐受盐雾、油雾的影响：

          ◆能耐受霉菌的影响；

          ◆最大倾斜度为±22.5°；

          ◆在受到船舶正常振动时能可靠工作；

          ◆在受到地震情况下(4g)能可靠工作；

          ◆在无爆炸危险的介质中，且介质无足以腐蚀金属和破坏绝缘的气体与导电尘埃的地方；

          ◆在没有雨雪侵袭的地方。

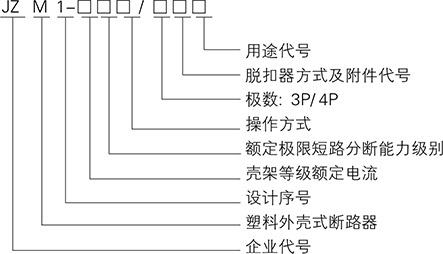

型号含义及分类

注：1)配电用断路器无代号；保护电动机用断路器以2表示;    2)手柄直接操作无代号；电动操作用P表示；转动手柄操作用Z表示。

          ◆按产品极数分为二极(125A、250A)、三极与四极。

                    四极产品中中性极(N极)的型式分四种：

                    A型：N极不安装过电流脱扣器，且N极始终相通，不与其它三极一起合分；

                    B型：N极不安装过电流脱扣器，且N极与其它三极—起合分；（N极先合后分）

                    C型：N极安装过电流脱扣器，且N极与其它三极一起合分；(N极先合后分)

                    D型：N极安装过电流脱扣器，且N极始终相通，不与其它三极一起合分；

          ◆按额定电流(A)分：

                    JZM1-63为(6)、1 0、1 6、20、25、32、40、50、63A九极(6A规格无过载保护)；

                    JZM1-125为(10)、1 6、20、25、32、40、50、63、80、125A十极；

                    JZM1-250为1 00、1 25、1 40、1 60、1 80、200、250A七极；

                    JZM1-400为225、250、31 5、350、400A五极；

                    JZM1-630为400、500、630A三极；

                    JZM1-800为630、700、800A三极；带( )为推荐规格

            ◆按接线方式分为板前接线、板后接线、插入式三种。

            ◆按过电流脱扣器型式分为热动-电磁（复式）型、电磁（瞬时）型两种。

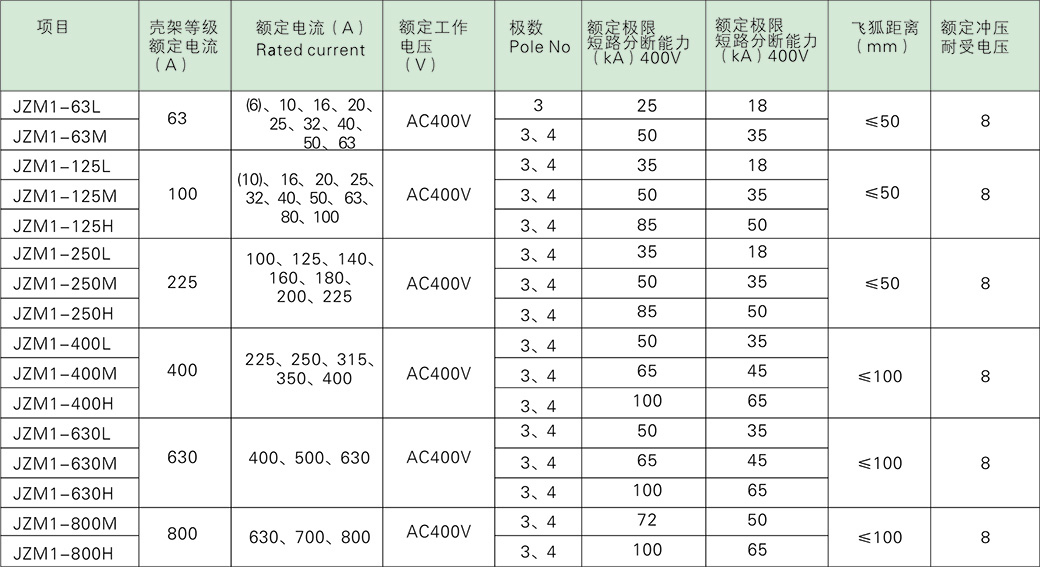

主要技术参数
